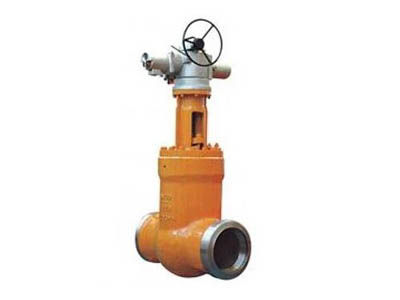

Z961Y-1500LB美標高壓閘閥
類別：高溫高壓電站閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
產品對應型號: Z60H-1500LB、Z560H-1500LB 壓力環境 : 1500LB,2500LB，3500LB
閥體材質: 鑄鋼A216，WCB(碳鋼)；整體鍛造A105 不銹鋼（CF8，CF8M，CF3M，CF3，CN7M哈氏合金）；
整體鍛造F304 低溫鋼，鉻鉬鋼，
整體鍛造F11,F22,P91等特殊材質 連接形式: 焊接 公稱通徑: 2"-18"
適用介質:水，油品，蒸汽-碳鋼+鉻鉬鋼； 硝酸，醋酸類等-不銹鋼； 丙烷，乙烯等-低溫鋼；
工作溫度: 碳鋼-29℃～425℃；
不銹鋼-40℃～550℃；
低溫鋼-46℃～350℃，
鉻鉬鋼-29℃～550℃ .
結構形式：自密封 驅動方式: 電動、氣動、液動、齒輪等 適用行業: 石油、化工、火力、制藥、化肥、發電廠等行業
焊接磅級電站閘閥,美標電站閘閥,Z61Y-1500LB
焊接磅級電站閘閥,美標電站閘閥,Z961Y,Z61Y-1500LB
高壓閥門,電站閥門
·制造驗收技術標準
1、制造驗收技術條件按日本火力發電閥標準的E101的規定；
2、閥門結構長度按E101的規定；
3、閥體焊接口按 ANSI B16.25 的規定或用戶提供的尺寸。
用途
磅級高溫高壓電站閘閥適用于ANSI CLass1500-3500，工作溫度在-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
Z961Y-1500LB美標高壓閘閥適用規范 Applicable specification
|
殼體材料 |
適用溫度/℃ |
適用介質 |
|
ASTM A216 WCB |
≤425 |
蒸汽、水 |
|
ASTM A217 WCl |
≤450 |
|
|
ASTM A217 WC6 |
≤550 |
|
|
ASTM A217 WC9 |
≤590 |
Z961Y-1500LB美標高壓閘閥主要零件材料 Material for Main Parts
主要尺寸及重量 Main dimensions and weight
Z96(1,0)Y-1500Lb
|
公稱通徑 |
外形尺寸和連接尺寸 |
重量/kg |
|||
|
d |
L |
H |
D0 |
||
|
2(1/2) |
56 |
254 |
671 |
200 |
48 |
|
3 |
64 |
305 |
692 |
200 |
58 |
|
4 |
84 |
406 |
790 |
230 |
98 |
|
5 |
1OO |
483 |
875 |
260 |
128 |
|
6 |
126 |
559 |
1055 |
360 |
215 |
|
8 |
158 |
711 |
1148 |
41O |
387 |
Z96(1,0)Y-2000Lb
|
公稱通徑 |
外形尺寸和連接尺寸 |
重量/kg |
|||
|
d |
L |
H |
D0 |
||
|
2(1/2) |
50 |
330 |
640 |
200 |
50 |
|
3 |
60 |
368 |
690 |
230 |
82 |
|
4 |
80 |
457 |
806 |
260 |
134 |
|
5 |
96 |
533 |
984 |
360 |
174 |
|
6 |
118 |
610 |
1090 |
41O |
338 |
Z96(1,0)Y-2500Lb
|
公稱通徑 |
外形尺寸和連接尺寸 Dimensions /mm |
重量/kg |
|||
|
d |
L |
H |
DO |
||
|
2(1/2) |
46 |
330 |
639 |
200 |
70 |
|
3 |
54 |
368 |
680 |
230 |
90 |
|
4 |
70 |
457 |
805 |
260 |
142 |
|
5 |
86 |
533 |
965 |
360 |
191 |
|
6 |
104 |
610 |
1070 |
41O |
339 |
