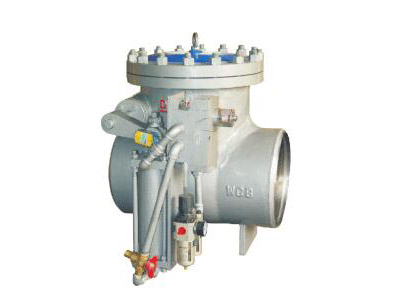

電站抽氣止回閥
類別：高溫高壓電站閥門 ? 發布時間：1970-01-01 08:00 ? 瀏覽： 次
電站抽氣止回閥主要用于電廠或熱電廠抽氣系統，或其它系統的蒸汽和水等非腐蝕性介質管道上，防止汽輪機組成在突然甩負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入輪機內造成汽輪葉片打碎，毀壞汽輪發電機的亞性事故，并防止加熱器系統管道泄漏使水從抽汽管路進入輪機內而發生水擊事故，以保護汽輪機的安全運行。
2、產品性能
產品名稱：抽氣止回閥
產品型號：H664H/Y
型號 |
PN |
工作壓力/Mpa |
適用溫度/℃ |
適用介質 |
H664H-20 |
20 |
2.0 |
≤427 |
水，蒸汽 |
H664H-50 |
50 |
5.0 |
||
H664H-100 |
100 |
10.0 |
||
H664Y-100I |
100 |
10.0 |
≤540 |
3、電站抽氣止回閥結構圖
電站抽氣止回閥主要零件的材料說明：
液控抽汽止回閥 |
|||
閥體、閥蓋 |
WCB |
WC6 |
WC9 |
搖桿、閥瓣 |
WCB |
WC6 |
WC9 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
銷軸 |
2Cr13 |
304 |
304 |
彈簧 |
彈簧鋼 |
彈簧鋼 |
彈簧鋼 |
氣控抽汽止回閥 |
|||
閥體、閥蓋、搖桿、閥瓣 |
ASTM A216 WCB |
ASTM A217 WCB |
ASTM A217 WC9 |
軸 |
2Cr13 |
304 |
304 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
密封面 |
Cr13 |
Co - Cr - W |
Co - Cr - W |
汽缸 |
A105 |
A105 |
A105 |
彈簧 |
高強彈簧鋼 |
高溫高強彈簧鋼 |
高溫高強彈簧鋼 |
平衡臂、平衡錘 |
WCB |
WCB |
WCB |
