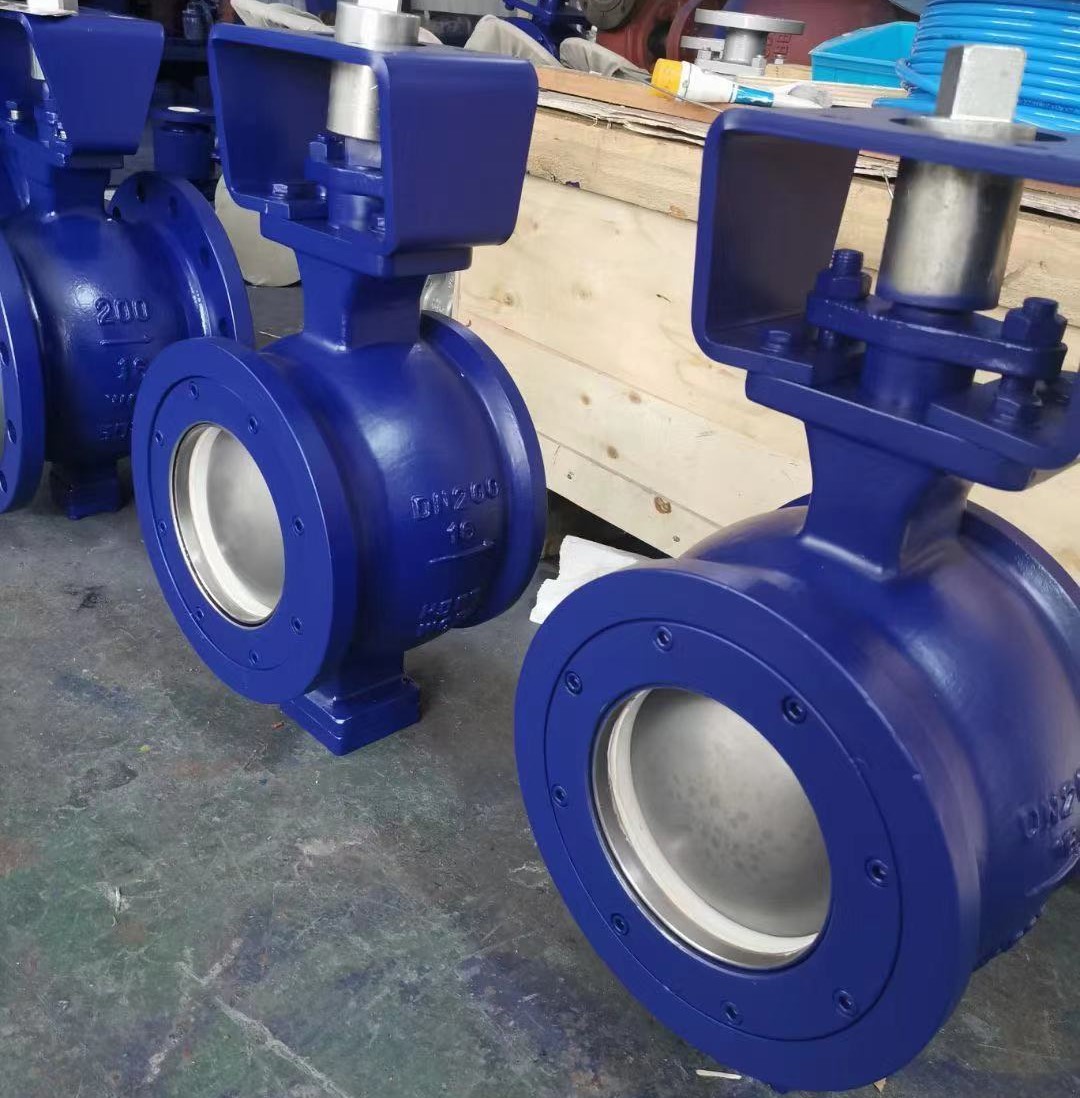

進口偏心球閥
類別：進口電動閥門 ? 發布時間：2020-12-30 16:41 ? 瀏覽： 次
格林巴赫托普，巴赫BACH進口泵閥品牌。
偏心半球閥下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
高平臺球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。三片式球閥安裝與維護應注意以下事項：
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
偏心半球閥的工作原理
是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
偏心半球閥在的管路
、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃印?/span>
偏心半球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工[/bach]、城市給排水等要求嚴格切斷的工況。
偏心半球閥的工作原理如下：
A、開啟過程
1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
偏心半球閥的結構特點：
1、 啟閉無摩擦。這一功能完全解決了傳統[bach]閥門[/bach]因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
產品用途
[bach]偏心半球閥[/bach]適用于化工污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。
陶瓷偏心半球閥技術參數：
公稱通徑：DN50-DN300
公稱壓力：1.0、1.6、2.5Mpa、150Lb
溫度范圍：-40（不結冰）~180℃
閥體材質：WCB、304、316
閥芯材質：氧化鋁陶瓷（AL203）
密封閥座：氧化鋁陶瓷（AL203）
連接方式：法蘭、對夾
驅動方式：手動、氣動、電動
法蘭標準：GB/T 9113、JB/T82.1、ASME/ANSI B16.5a
電動陶瓷偏心球閥 零件材料
| 部件名稱 | 材料 |
|---|---|
| 閥體 |
WCB、CF8、CF8M、CF3、CF3M |
| 襯窯 | 復合陶瓷 |
| 密封圈 | 復合陶瓷 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 閥桿 | C18 |
| 球體 | 復合陶瓷 |
| 填料壓蓋 | WCB、CF8、CF8M、CF3、CF3M |

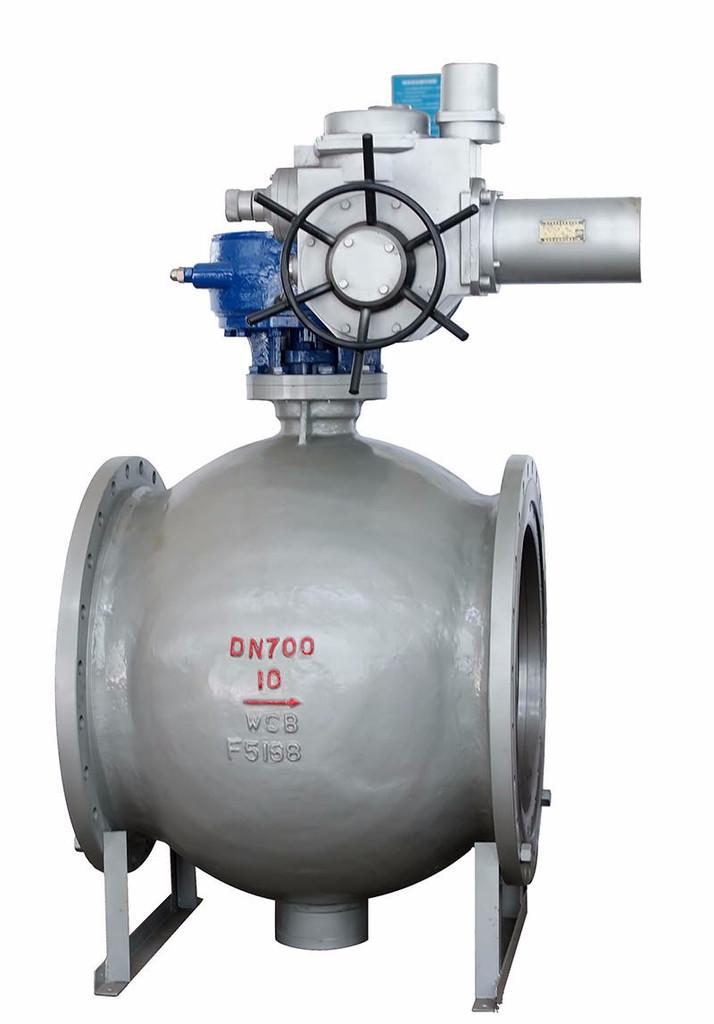

電動陶瓷球閥 執行器技術參數
| 執行器類別 | TOP-OV-TORK系列執行器參數 | TOP-BV-TORK系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4” |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
陶瓷偏心半球閥外形尺寸表：
| 公稱壓力 | 公稱通徑DN | L | D | D1 | D2 | T | f | H | Z-Φd |
| 1.6Mpa | 50 | 124/178 | 180 | 145 | 120 | 18 | 3 | 240 | 4-18 |
| 65 | 145/190 | 180 | 145 | 120 | 18 | 3 | 240 | 4-18 | |
| 80 | 165/203 | 195 | 160 | 135 | 20 | 3 | 265 | 8-18 | |
| 100 | 194/229 | 215 | 180 | 155 | 20 | 3 | 310 | 8-18 | |
| 125 | 210/254 | 245 | 210 | 185 | 22 | 3 | 350 | 8-18 | |
| 150 | 229/267 | 280 | 240 | 210 | 22 | 3 | 390 | 8-23 | |
| 200 | 243/292 | 335 | 295 | 265 | 24 | 3 | 435 | 12-23 | |
| 250 | 297/330 | 405 | 355 | 320 | 26 | 3 | 480 | 12-25 | |
| 300 | 338/356 | 460 | 410 | 375 | 28 | 4 | 520 | 12-25 |
