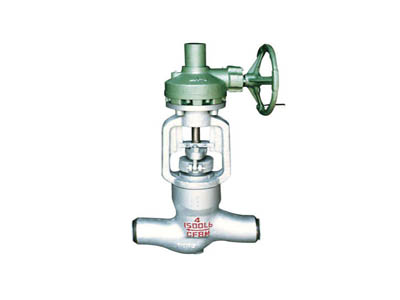

磅級高壓電站截止閥適應于ANSI CLASS 1500-3500LB，工作-29～570度的石油，化工，火力電站等各種工況的管路上，切斷或接通介質．適用介質：水石油，蒸汽等
主要性能規范：
殼體材料
|
適用溫度
|
適用介質
|
ASTM A216 WCB
|
≤425
|
蒸汽、水
|
ASTM A217 WC1
|
≤450
|
ASTM A217 WC6
|
≤550
|
ASTM A217 WC9
|
≤590
|
|
主要零件的材料說明：
零件名稱
|
材 料 牌 號
|
閥體
|
WCB
|
WC1
|
WC6
|
WC9
|
閥瓣
|
25
|
15CrMoA
|
12Cr1MoA
|
12Cr1MoA
|
閥蓋
|
25
|
15CrMoA
|
12Cr1MoA
|
12Cr1MoA
|
閥座
|
25
|
15CrMoA
|
12Cr1MoA
|
12Cr1MoA
|
閥桿
|
1Cr17Ni2
2Cr13
|
1Cr17Ni2
38CrMoAIA
|
SUH600
|
SUH600
|
支架
|
WCB
|
WCB
|
20Cr1Mo1VA
|
20Cr1Mo1VA
|
WC1
|
密封環
|
|
|
F軟鋼
|
填料
|
增強柔性石墨
|
閥桿螺母
|
ZQA19-4、ZCuZn25AI6Fe3Mn3、A439 GrD2
|
蝶型彈簧
|
60Si2Mn
|
|
■主要外形尺寸：
J61Y-1500Lb
公稱通徑NPS(in.)
|
主要外形尺寸和連接尺寸
|
重量
|
D
|
L
|
H
|
Do
|
3
|
65
|
390
|
820
|
510
|
160
|
4
|
80
|
480
|
910
|
560
|
240
|
5
|
103
|
580
|
985
|
610
|
270
|
6
|
124
|
630
|
1105
|
800
|
440
|
J61Y-2000Lb J61Y-2500L
公稱通徑NPS(in.)
|
主要外形尺寸和連接尺寸
|
重量
|
D
|
L
|
H
|
Do
|
2 1/2
|
52△
|
47*
|
420
|
815△
|
840*
|
510
|
160
|
250
|
3
|
62△
|
55*
|
470
|
895△
|
940*
|
560
|
200
|
290
|
4
|
80△
|
73*
|
570
|
975△
|
1045*
|
610
|
270
|
350
|
5
|
98△
|
88*
|
660
|
1045△
|
1275*
|
700
|
340
|
400
|
6
|
120△
|
104*
|
760
|
1246△
|
1400*
|
800
|
470
|
500
|
注：△--J61Y-2000Lb，*--J61Y-2500Lb
J61Y-3500Lb
公稱通徑NPS(in.)
|
主要外形尺寸和連接尺寸
|
重量
|
D
|
L
|
H
|
Do
|
2 1/2
|
38
|
480
|
890
|
460
|
235
|
3
|
48
|
640
|
1030
|
560
|
425
|
4
|
55
|
800
|
1155
|
610
|
500
|
■主要尺寸和重量
公稱通徑NPS(in.)
|
主要外形尺寸和連接尺寸
|
電動裝置*
|
重量
|
D
|
L
|
H
|
Do
|
L1
|
L2
|
|
|
3
|
64
|
390
|
1030
|
305
|
400
|
555
|
SMC-OO
|
265
|
1077
|
305
|
410
|
565
|
SMC-O
|
270
|
4
|
84
|
480
|
1030
|
305
|
410
|
565
|
SMC-O
|
384
|
1070
|
305
|
420
|
645
|
SMC-1
|
490
|
5
|
100
|
580
|
1125
|
305
|
420
|
654
|
SMC-1
|
520
|
1135
|
457
|
440
|
688
|
SMC-2
|
642
|
6
|
125
|
630
|
1681
|
305
|
420
|
654
|
SMC-1
|
804
|
8
|
158
|
770
|
1860
|
305
|
420
|
654
|
SMC-1
|
948
|
|
|
2 1/2
|
50
|
420
|
975
|
305
|
410
|
565
|
SMC-O
|
340
|
1015
|
305
|
420
|
654
|
SMC-1
|
406
|
3
|
60
|
470
|
1060
|
305
|
410
|
565
|
SMC-0
|
388
|
1095
|
305
|
420
|
654
|
SMC-1
|
470
|
4
|
80
|
570
|
1220
|
305
|
420
|
654
|
SMC-1
|
542
|
1235
|
457
|
440
|
688
|
SMC-2
|
606
|
5
|
96
|
660
|
1425
|
457
|
440
|
688
|
SMC-2
|
646
|
1500
|
610
|
690
|
|
SMC-3
|
874
|
6
|
118
|
760
|
1480
|
457
|
440
|
688
|
SMC-2
|
780
|
1560
|
610
|
690
|
|
SMC-3
|
1100
|
|
|
2 1/2
|
46
|
420
|
975
|
305
|
410
|
565
|
SMC-O
|
390
|
1015
|
305
|
420
|
654
|
SMC-1
|
600
|
3
|
54
|
470
|
1065
|
305
|
410
|
565
|
SMC-0
|
430
|
1095
|
305
|
420
|
654
|
SMC-1
|
640
|
4
|
70
|
570
|
1220
|
305
|
420
|
654
|
SMC-1
|
700
|
1235
|
457
|
440
|
688
|
SMC-2
|
722
|
5
|
88
|
660
|
1425
|
457
|
440
|
688
|
SMC-2
|
772
|
1500
|
610
|
690
|
|
SMC-3
|
810
|
6
|
104
|
760
|
1480
|
457
|
440
|
688
|
SMC-2
|
872
|
1685
|
610
|
690
|
|
SMC-3
|
917
|
|
|
2 1/2
|
38
|
480
|
945
|
305
|
400
|
555
|
SMC-00
|
342
|
1025
|
305
|
410
|
565
|
SMC-0
|
375
|
3
|
48
|
640
|
1150
|
305
|
410
|
565
|
SMC-0
|
565
|
1185
|
305
|
420
|
654
|
SMC-1
|
675
|
4
|
60
|
762
|
1366
|
305
|
710
|
565
|
SMC-0
|
810
|
1300
|
457
|
440
|
688
|
SMC-2
|
872
|
5
|
74
|
864
|
1530
|
457
|
440
|
688
|
SMC-2
|
920
|
6
|
88
|
965
|
1725
|
610
|
690
|
|
SMC-3
|
1100
|
|
